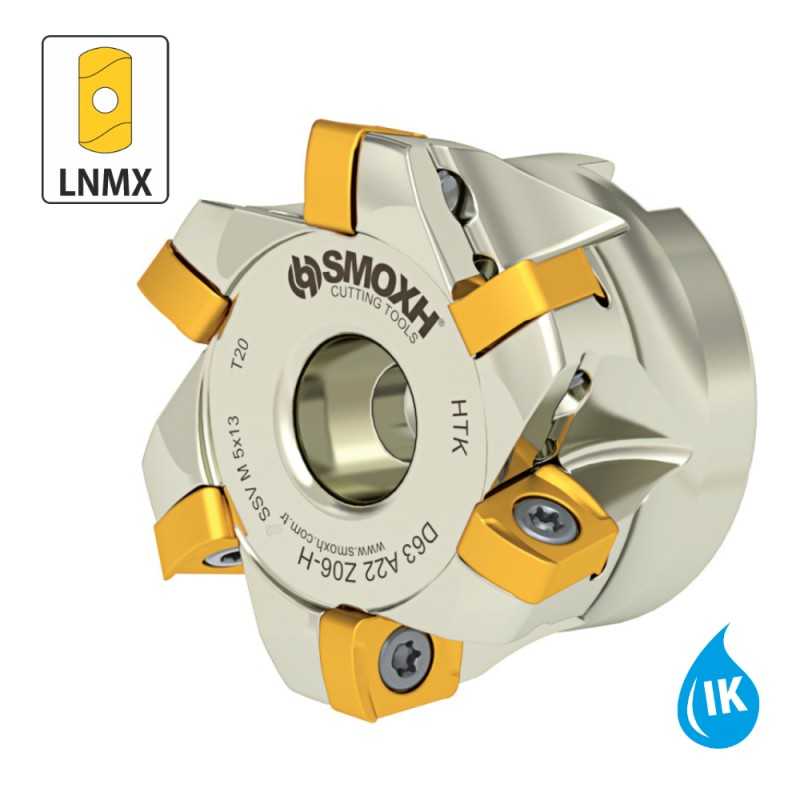

| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0904 |
| VPE | 1 Stück |

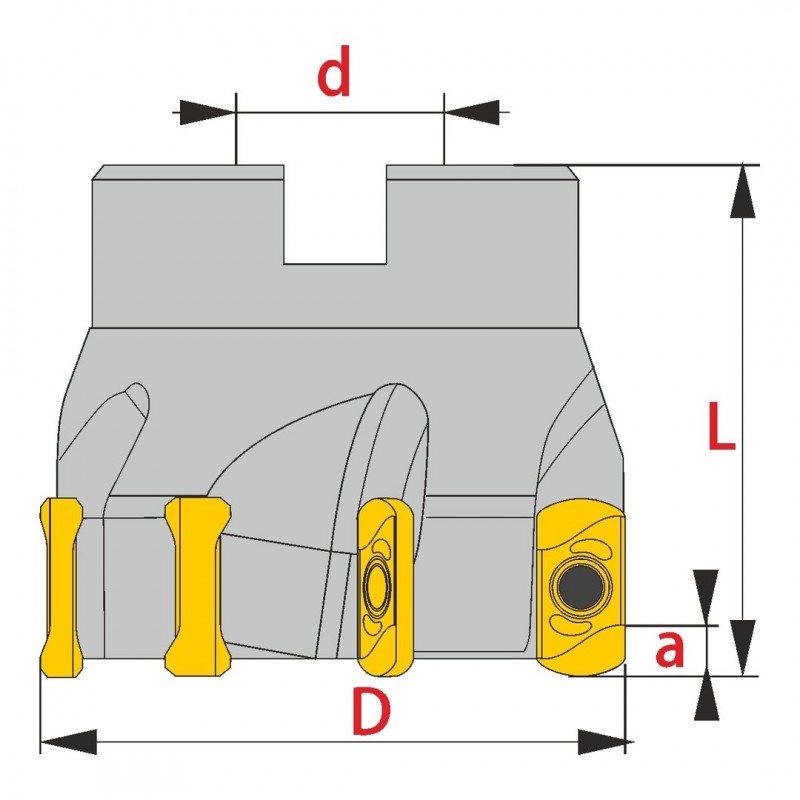

| Art. Nr. | D | d | L | a | Z | Wendeplatte | Schraube | |
| HTK BL09 D40 A16 Z05-H | SM28050 | 40 | 16 | 40 | 1,5 | 5 | LNMX 0904 | SSV M3,5x8-SC |
| HTK BL09 D50 A22 Z06-H | SM28043 | 50 | 22 | 40 | 1,5 | 6 | LNMX 0904 | SSV M3,5x8-SC |
| HTK BL09 D63 A22 Z07-H | SM22607 | 63 | 22 | 40 | 1,5 | 7 | LNMX 0904 | SSV M3,5x8-SC |
| HTK BL09 D80 A27 Z10-H | NP63433 | 80 | 27 | 50 | 1,5 | 10 | LNMX 0904 | SSV M3,5x8-SC |
| HTK BL09 D100 A32 Z12-H | NP63440 | 100 | 32 | 50 | 1,5 | 12 | LNMX 0904 | SSV M3,5x8-SC |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0904 |
| VPE | 1 Stück |

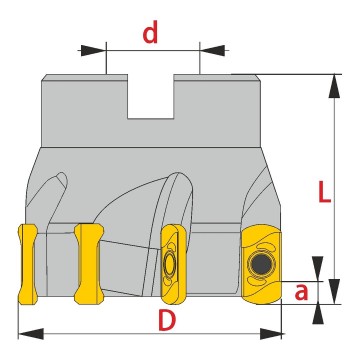

| D | d | L | a | Z | Wendeplatte | |
| HTK BL09 D40 A16 Z05-H | 40 | 16 | 40 | 1,5 | 5 | LNMX 0904 |
| HTK BL09 D50 A22 Z06-H | 50 | 22 | 40 | 1,5 | 6 | LNMX 0904 |
| HTK BL09 D63 A22 Z07-H | 63 | 22 | 40 | 1,5 | 7 | LNMX 0904 |
| HTK BL09 D80 A27 Z10-H | 80 | 27 | 50 | 1,5 | 10 | LNMX 0904 |
| HTK BL09 D100 A32 Z12-H | 100 | 32 | 50 | 1,5 | 12 | LNMX 0904 |
| Plattenform | LNMX |
| Bearbeitung | Hochvorschub |
| Anwendung | Stahl und Edelstahl |
| Sorte | RT330: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl |
| Schneiden | 4 |
| VPE | 10 Stück |
| L | APmax | W | S | r | |
| LNMX 0904-MU RT330 | 11,94 | 1,50 | 9,2 | 4,79 | 1,20 |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0904 |
| VPE | 1 Stück |
| D | d | L | l | Z | ap max | Wendeplatte | |
| HST BL09 D25 W25 L150 Z03-H | 25 | 25 | 150 | 40 | 3 | 1,5 | LNMX 0904 |
| HST BL09 D32 W32 L150 Z04-H | 32 | 32 | 150 | 40 | 4 | 1,5 | LNMX 0904 |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0904 |
| VPE | 1 Stück |
| D | Z | d1 | d2 | L | l | M | a | |
| MHT BL09 D25 M12 L35 Z03-H | 25 | 3 | 21 | 12,5 | 35 | 23 | 12 | 1,5 |
| MHT BL09 D32 M16 L43 Z04-H | 32 | 4 | 29 | 17 | 43 | 23 | 16 | 1,5 |
| MHT BL09 D35 M16 L43 Z04-H | 35 | 4 | 29 | 17 | 43 | 23 | 16 | 1,5 |
| MHT BL09 D40 M16 L43 Z05-H | 40 | 5 | 29 | 17 | 43 | 23 | 16 | 1,5 |
| Schraubentyp | Torx |
| Schlüsselgröße | T10 |
| Drehmoment | 2,9 Nm |
| VPE | 1 Stück |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0303 |
| VPE | 1 Stück |
| D | d | L | l | Z | |
| HST LN03 D16 W16 L150 Z02-H | 16 | 16 | 150 | 40 | 2 |
| HST LN03 D20 W20 L150 Z03-H | 20 | 20 | 150 | 40 | 3 |
| HST LN03 D25 W25 L150 Z04-H | 25 | 25 | 150 | 40 | 4 |
| HST LN03 D32 W32 L150 Z05-H | 32 | 32 | 150 | 40 | 5 |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0904 |
| VPE | 1 Stück |
| D | d | L | l | Z | ap max | Wendeplatte | |
| HST BL09 D25 W25 L150 Z03-H | 25 | 25 | 150 | 40 | 3 | 1,5 | LNMX 0904 |
| HST BL09 D32 W32 L150 Z04-H | 32 | 32 | 150 | 40 | 4 | 1,5 | LNMX 0904 |
| Fräsertyp | Hochvorschubfräser |
| Platte | SDMT... |
| VPE | 1 Stück |
| D | d | ap | ae | L | Z | Wendeplatte | |
| MK-HV SD09T3 D040 A16 Z04 mit IK | 40 | 16 | 1,4 | 8,8 | 40 | 4 | SDMT 09... |
| MK-HV SD09T3 D050 A22 Z05 mit IK | 50 | 22 | 1,4 | 8,8 | 40 | 5 | SDMT 09... |
| MK-HV SD09T3 D063 A22 Z06 mit IK | 63 | 22 | 1,4 | 8,8 | 40 | 6 | SDMT 09... |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0904 |
| VPE | 1 Stück |
| D | Z | d1 | d2 | L | l | M | a | |
| MHT BL09 D25 M12 L35 Z03-H | 25 | 3 | 21 | 12,5 | 35 | 23 | 12 | 1,5 |
| MHT BL09 D32 M16 L43 Z04-H | 32 | 4 | 29 | 17 | 43 | 23 | 16 | 1,5 |
| MHT BL09 D35 M16 L43 Z04-H | 35 | 4 | 29 | 17 | 43 | 23 | 16 | 1,5 |
| MHT BL09 D40 M16 L43 Z05-H | 40 | 5 | 29 | 17 | 43 | 23 | 16 | 1,5 |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0303 |
| VPE | 1 Stück |
| D | d | L | a | Z | Wendeplatte | |
| HTK LN03 D40 A16 Z05-H | 40 | 16 | 40 | 1 | 5 | LNMX 0303 |
| HTK LN03 D50 A22 Z07-H | 50 | 22 | 40 | 1 | 7 | LNMX 0303 |
| Fräsertyp | Hochvorschubfräser |
| Platte | SDMT |
| VPE | 1 Stück |
| D | d | Z | L | l | a | Wendeplatte | |
| HST SDMT09 D25 W25 L150 Z02-H | 25 | 25 | 2 | 150 | 40 | 1,4 | SDMT 09... |
| HST SDMT09 D32 W25 L150 Z03-H | 32 | 25 | 3 | 150 | 30 | 1,4 | SDMT 09... |
| HST SDMT09 D35 W32 L150 Z03-H | 35 | 32 | 3 | 150 | 30 | 1,4 | SDMT 09... |
| Fräsertyp | Hochvorschubfräser |
| Platte | SDMT |
| VPE | 1 Stück |
| D | Z | d1 | d2 | L | l | M | a | Wendeplatte | |
| MHT SDMT09 D25 M12 L35 Z02-H | 25 | 2 | 21 | 12,5 | 35 | 23 | 12 | 1,4 | SDMT 09... |
| EFH SDMT09 D30 M16 L45 Z03 | 30 | 3 | 29 | 45 | 16 | 1,4 | SDMT 09... | ||
| MHT SDMT09 D32 M16 L43 Z03-H | 32 | 3 | 29 | 17 | 43 | 23 | 16 | 1,4 | SDMT 09... |
| MHT SDMT09 D35 M16 L43 Z03-H | 35 | 3 | 29 | 17 | 43 | 23 | 16 | 1,4 | SDMT 09... |
| MHT SDMT09 D40 M16 L43 Z04-H | 40 | 4 | 29 | 17 | 43 | 23 | 16 | 1,4 | SDMT 09... |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0303 |
| VPE | 1 Stück |
| D | Z | d1 | d2 | L | l | M | ap max | |
| MHT LN03 D16 M08 L25 Z02-H | 16 | 2 | 15 | 8,5 | 25 | 17 | 8 | 1 |
| MHT LN03 D20 M10 L30 Z03-H | 20 | 3 | 18 | 10,5 | 30 | 19 | 10 | 1 |
| MHT LN03 D25 M12 L35 Z04-H | 25 | 4 | 21 | 12,5 | 35 | 23 | 12 | 1 |
| MHT LN03 D32 M16 L43 Z05-H | 32 | 5 | 29 | 17 | 43 | 23 | 16 | 1 |
| MHT LN03 D35 M16 L43 Z05-H | 35 | 5 | 29 | 17 | 43 | 23 | 16 | 1 |
| MHT LN03 D42 M16 L43 Z06-H | 42 | 6 | 29 | 17 | 43 | 23 | 16 | 1 |
