Es gibt 70 Produkte.
| Außendrehhalter | Rändelhalter CKTT... |
| Hauptanwendung | Rändeln |
| VPE | 1 Stück |
| Art. Nr. | h=H | L | |
| 2020 CKTT 20x8 | SM61019 | 20 | 125 |
| 2525 CKTT 20x8 | SM61026 | 25 | 150 |
| 2020 CKTT 20x10 | SM20528 | 20 | 125 |
| 2525 CKTT 20x10 | SM20535 | 25 | 150 |
| Innendrehhalter | SCLCR/L |
| Einstellwinkel | 95° |
| Platte | CC.. |
| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Schraubenklemmung |
| Kühlung | Ohne Kühlkanäle |
| VPE | 1 Stück |
| d | h | L | L1 | f | Dmin | |
| S0608H SCLCR/L 06 | 8 | 7 | 100 | 25 | 05 | ≥8 |
| S08H SCLCR/L 06 | 8 | 7 | 100 | - | 07 | ≥11 |
| S10K SCLCR/L 06 | 10 | 9 | 125 | - | 08 | ≥13 |
| S12K SCLCR/L 06 | 12 | 11 | 125 | - | 10 | ≥16 |
| S16x10M SCLCR/L 06 | 16 | 15 | 150 | 35 | 10 | ≥16 |
| S16x12M SCLCR/L 06 | 16 | 15 | 150 | 35 | 10 | ≥16 |
| S12K SCLCR/L 09 | 12 | 11 | 125 | - | 10 | ≥16 |
| S16P SCLCR/L 09 | 16 | 15 | 170 | - | 13 | ≥21 |
| S20R SCLCR/L 09 | 20 | 19 | 200 | - | 15 | ≥25 |
| S25S SCLCR/L 09 | 25 | 23 | 250 | - | 19,5 | ≥32 |
| S32T SCLCR/L 09 | 32 | 30 | 300 | - | 24 | ≥40 |
| Plattenform | XCMT |
| Anwendung | Stahl, Edelstahl |
| Sorte | RT300 = PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl |
| VPE | 5 Stück |
| L | d | S | r | Ød1 | |
| XCMT 050204-EN RT300 | 5,0 | 5,4 | 2,10 | 0,4 | 2,3 |
| XCMT 060204-EN RT300 | 6,0 | 6,4 | 2,38 | 0,4 | 2,5 |
| XCMT 080304-EN RT300 | 8,0 | 8,4 | 3,18 | 0,4 | 3,4 |
| XCMT 10T308-EN RT300 | 10,0 | 10,4 | 3,97 | 0,4 | 4,0 |
| XCMT 130408-EN RT300 | 12,7 | 13,5 | 4,67 | 0,8 | 5,5 |
| XCMT 170508-EN RT300 | 16,7 | 16,5 | 5,56 | 0,8 | 5,5 |
| Außendrehhalter | SCLCR/L |
| Einstellwinkel | 95° |
| Platte | CC.. |
| Hauptanwendung | Längsdrehen, Plandrehen |
| Klemmung | Schraubenklemmung |
| VPE | 1 Stück |
| h=H | B | L | f | Wendeplatte | |
| SCLCR 1212 F09 | 12 | 12 | 80 | 15 | CCG./CCM. 09.. |
| SCLCR 1616 H09 | 16 | 16 | 100 | 20 | CCG./CCM. 09.. |
| SCLCL 1616 H09 | 16 | 16 | 100 | 20 | CCG./CCM. 09.. |
| SCLCR 2020 K09 | 20 | 20 | 125 | 25 | CCG./CCM. 09.. |
| SCLCL 2020 K09 | 20 | 20 | 125 | 25 | CCG./CCM. 09.. |
| SCLCR 2525 M09 | 25 | 25 | 150 | 29 | CCG./CCM. 09.. |
| SCLCL 2525 M09 | 25 | 25 | 150 | 29 | CCG./CCM. 09.. |
| SCLCR 2020 K12 | 20 | 20 | 125 | 25 | CCG./CCM. 12.. |
| SCLCL 2020 K12 | 20 | 20 | 125 | 25 | CCG./CCM. 12.. |
| Außendrehhalter | Zentrierbohrerhalter CNC Punta... |
| Hauptanwendung | Zentrierbohren |
| VPE | 1 Stück |
| Art. Nr. | h=H | L | |
| 2020 CNC PUNTA 2,5x6 | SM20542 | 20 | 125 |
| 2525 CNC PUNTA 2,5x6 | SM20573 | 25 | 150 |
| 2020 CNC PUNTA 2,5x6,30 | SM39407 | 20 | 125 |
| 2525 CNC PUNTA 2,5x6,30 | SM27886 | 25 | 150 |
| 2020 CNC PUNTA 3,15x8 | SM20559 | 20 | 125 |
| 2525 CNC PUNTA 3,15x8 | SM20580 | 25 | 150 |
| 2020 CNC PUNTA 4x10 | SM20566 | 20 | 125 |
| 2525 CNC PUNTA 4x10 | SM20597 | 25 | 150 |
| Innendrehhalter | SCLCR/L |
| Einstellwinkel | 95° |
| Platte | CC.. |
| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Schraubenklemmung |
| Kühlung | Mit Kühlkanäle |
| VPE | 1 Stück |
| d | h | L | f | Dmin | Wendeplatte | |
| A08H SCLCR/L 06 mit IK | 8 | 7 | 100 | 07 | ≥11 | CCG./CCM. 06.. |
| A10H SCLCR/L 06 mit IK | 10 | 9 | 100 | 08 | ≥13 | CCG./CCM. 06.. |
| A12H SCLCR/L 06 mit IK | 12 | 11 | 100 | 10 | ≥16 | CCG./CCM. 06.. |
| A16M SCLCR/L 09 mit IK | 16 | 15 | 150 | 13 | ≥21 | CCG./CCM. 09.. |
| A20P SCLCR/L 09 mit IK | 20 | 19 | 170 | 15 | ≥25 | CCG./CCM. 09.. |
| A25R SCLCR/L 09 mit IK | 25 | 23 | 200 | 19,5 | ≥32 | CCG./CCM. 09.. |
| Außendrehhalter | PCLNR/L |
| Einstellwinkel | 95° |
| Platte | CN.. |
| Hauptanwendung | Längsdrehen, Plandrehen |
| Klemmung | Kniehebel Klemmung |
| VPE | 1 Stück |
| h=H | B | L | f | Wendeplatte | |
| PCLNR 2020 K12 | 20 | 20 | 125 | 25 | CNM. 12.. |
| PCLNL 2020 K12 | 20 | 20 | 125 | 25 | CNM. 12.. |
| PCLNR 2525 M12 | 25 | 25 | 150 | 32 | CNM. 12.. |
| PCLNL 2525 M12 | 25 | 25 | 150 | 32 | CNM. 12.. |
| PCLNR 3225 P12 | 32 | 25 | 170 | 32 | CNM. 12.. |
| PCLNL 3225 P12 | 32 | 25 | 170 | 32 | CNM. 12.. |
| PCLNR 2525 M16 | 25 | 25 | 150 | 32 | CNM. 16.. |
| PCLNL 2525 M16 | 25 | 25 | 150 | 32 | CNM. 16.. |
| PCLNR 3232 P16 | 32 | 32 | 170 | 38 | CNM. 16.. |
| PCLNL 3232 P16 | 32 | 32 | 170 | 38 | CNM. 16.. |
| PCLNR 3232 P19 | 32 | 32 | 170 | 38 | CNM. 19.. |
| PCLNL 3232 P19 | 32 | 32 | 170 | 38 | CNM. 19.. |
| Innendrehhalter | E-SCLCR/L |
| Einstellwinkel | 95° |
| Platte | CC... |
| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Schraubenklemmung |
| Kühlung | mit Kühlkanäle |
| VPE | 1 Stück |
Hartmetall-Bohrstange
Werkzeugträger aus Vollhartmetall erhöhen die Stabilität erheblich.
Die Hartmetallbohrstange erlaubt durch Reduzierung der Vibrationen eine Auskraglänge von bis zu 6xD.
Präzision und Oberflächenqualität werden ebenfalls verbessert.
| d | L | f | Dmin | Wendeplatte | |
| E08K SCLCR/L 06 mit IK | 8 | 125 | 06 | ≥11 | CCG./CCM. 06.. |
| E10M SCLCR/L 06 mit IK | 10 | 150 | 08 | ≥13 | CCG./CCM. 06.. |
| E12Q SCLCR/L 06 mit IK | 12 | 180 | 10 | ≥16 | CCG./CCM. 06.. |
| E16R SCLCR/L 09 mit IK | 16 | 200 | 13 | ≥21 | CCG./CCM. 09.. |
| Außendrehhalter | TCLNR/L |
| Einstellwinkel | 95° |
| Platte | CN.. |
| Hauptanwendung | Längsdrehen, Plandrehen |
| Klemmung | Pratzenklemmung |
| VPE | 1 Stück |
Besonders für die Schruppbearbeitung geeignet durch stabile Pratzenklemmung.
| h=H | B | L | f | Wendeplatte | |
| TCLNR 2020 K12 | 20 | 20 | 125 | 26 | CN.. 1204.. |
| TCLNL 2020 K12 | 20 | 20 | 125 | 26 | CN.. 1204.. |
| TCLNR 2525 M12 | 25 | 25 | 150 | 32 | CN.. 1204.. |
| TCLNL 2525 M12 | 25 | 25 | 150 | 32 | CN.. 1204.. |
| Plattenform | XCGT |
| Anwendung | ALU/Kunststoff/NE-Metalle |
| Sorte | RT100 = Unbeschichtetes K10-K15 Hartmetall für ALU und Kunststoff |
| VPE | 5 Stück |
| L | d | S | r | Ød1 | |
| XCGT 050204-ALZ RT100 | 5,0 | 5,4 | 2,10 | 0,4 | 2,3 |
| XCGT 060204-ALZ RT100 | 6,0 | 6,4 | 2,38 | 0,4 | 2,5 |
| XCGT 080304-ALZ RT100 | 8,0 | 8,4 | 3,18 | 0,4 | 3,4 |
| XCGT 10T304-ALZ RT100 | 10,0 | 10,4 | 3,97 | 0,4 | 4,0 |
| XCGT 130408-ALZ RT100 | 12,7 | 13,5 | 4,67 | 0,8 | 5,5 |
| XCGT 170508-ALZ RT100 | 16,7 | 16,5 | 5,56 | 0,8 | 5,5 |
| Außendrehhalter | TCKNR/L |
| Einstellwinkel | 75° |
| Platte | CN.. |
| Hauptanwendung | Plandrehen |
| Klemmung | Pratzenklemmung |
| VPE | 1 Stück |
Klemmhalter mit Pratzenklemmung 75°- Anstellung zum Plandrehen und zum Benutzen der Nebenschneiden
der CNMG/CNMM Wendeschneidplatten.
| h=H | B | L | f | Wendeplatte | |
| TCKNR 2020 K12 | 20 | 20 | 125 | 26 | CNMG/CNMM 12.. |
| TCKNL 2020 K12 | 20 | 20 | 125 | 26 | CNMG/CNMM 12.. |
| TCKNR 2525 M12 | 25 | 25 | 150 | 32 | CNMG/CNMM 12.. |
| TCKNL 2525 M12 | 25 | 25 | 150 | 32 | CNMG/CNMM 12.. |
| Innendrehhalter | E... SCLCR/L |
| Einstellwinkel | 95° |
| Platte | CCGT 03... |
| Klemmung | Schraubenklemmung |
| Kühlung | Mit Kühlkanälen |
| VPE | 1 Stück |

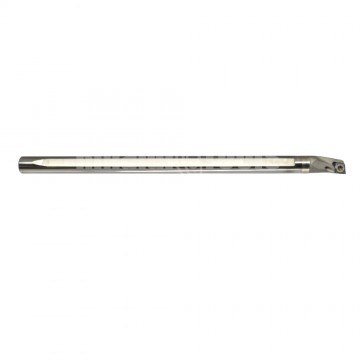

Vollhartmetall-Innendrehhalter
| Ød | L | S | Dmin | Wendeplatte | |
| E04G-SCLCR-03 (CCGT 030102L) | 4 | 90 | 2,5 | 5 | CCGT 030102L |
| E04G-SCLCL-03 (CCGT 030102R) | 4 | 90 | 2,5 | 5 | CCGT 030102R |
| E05H-SCLCR-03 (CCGT 030102L) | 5 | 100 | 3 | 6 | CCGT 030102L |
| E05H-SCLCL-03 (CCGT 030102R) | 5 | 100 | 3 | 6 | CCGT 030102R |
| E06J-SCLCR-03 (CCGT 030202L) | 6 | 110 | 3,5 | 7 | CCGT 030202L |
| E06J-SCLCL-03 (CCGT 030202R) | 6 | 110 | 3,5 | 7 | CCGT 030202R |
| Innendrehhalter | PCLNR/L |
| Einstellwinkel | 95° |
| Platte | CN.. |
| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Kniehebel Klemmung |
| Kühlung | Ohne Kühlkanäle |
| VPE | 1 Stück |
| d | h | L | f | Dmin | Wendeplatte | |
| S25S PCLNR/L 12 | 25 | 23 | 250 | 17 | ≥32 | CN.. 12.. |
| S32T PCLNR/L 12 | 32 | 30 | 300 | 22 | ≥40 | CN.. 12.. |
| S40U PCLNR/L 12 | 40 | 37 | 350 | 27 | ≥50 | CN.. 12.. |
| S40U PCLNR/L 16 | 40 | 37 | 350 | 27 | ≥50 | CN.. 16.. |
| Außendrehhalter | TCBNR/L |
| Einstellwinkel | 75° |
| Platte | CN.. |
| Hauptanwendung | Längsdrehen |
| Klemmung | Pratzenklemmung |
| VPE | 1 Stück |
Klemmhalter mit Pratzenklemmung 75°- Anstellung zum Längsdrehen und zum Benutzen der Nebenschneiden
der CNMG/CNMM Wendeschneidplatten.
| h=H | B | L | f | Wendeplatte | |
| TCBNR 2525 M12 | 25 | 25 | 150 | 22,5 | CNMG/CNMM 12.. |
| TCBNL 2525 M12 | 25 | 25 | 150 | 22,5 | CNMG/CNMM 12.. |
| Außendrehhalter | PDNNN |
| Einstellwinkel | 62,5° |
| Platte | DN.. |
| Hauptanwendung | Längsdrehen |
| Klemmung | Kniehebel Klemmung |
| VPE | 1 Stück |
| Art. Nr. | h=H | B | L | f | Wendeplatte | |
| PDNNN 2020 K15 | SM25943 | 20 | 20 | 125 | 10 | DN.. 1506.. |
| PDNNN 2525 M15 | SM22409 | 25 | 25 | 150 | 12,5 | DN.. 1506.. |
| Innendrehhalter | PCLNR/L |
| Einstellwinkel | 95° |
| Platte | CN.. |
| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Kniehebel-Klemmung |
| Kühlung | Mit Kühlkanäle |
| VPE | 1 Stück |
| d | h | L | f | Dmin | Wendeplatte | |
| A25R PCLNR/L-12 mit IK |
25 | 23 | 200 | 17 | ≥32 | CN.. 1204.. |
| A32S PCLNR/L-12 mit IK |
32 | 30 | 250 | 22 | ≥40 | CN.. 1204.. |
| Außendrehhalter | SDHCR/L |
| Einstellwinkel | 107,5° |
| Platte | DC.. |
| Hauptanwendung | Längsdrehen |
| Klemmung | Schraubenklemmung |
| VPE | 1 Stück |
| h=H | B | L | f | Wendeplatte | |
| SDJCR 2020 K11 | 20 | 20 | 125 | 25 | DCG./DCM. 11.. |
| SDJCL 2020 K11 | 20 | 20 | 125 | 25 | DCG./DCM. 11.. |
| SDJCR 2525 M11 | 25 | 25 | 150 | 29 | DCG./DCM. 11.. |
| SDJCL 2525 M11 | 25 | 25 | 150 | 29 | DCG./DCM. 11.. |
| Innendrehhalter | TCLNR/L |
| Einstellwinkel | 95° |
| Platte | CN.. |
| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Pratzenklemmung |
| Kühlung | Ohne Kühlkanäle |
| VPE | 1 Stück |
Besonders für die Schruppbearbeitung geeignet durch stabile Pratzenklemmung.
| d | h | L | f | Dmin | Wendeplatte | |
| S20R TCLNR-12 | 20 | 18 | 170 | 15 | ≥26 | CN.. 1204.. |
| S20R TCLNL-12 | 20 | 18 | 170 | 15 | ≥26 | CN.. 1204.. |
| S25S TCLNR-12 | 25 | 23 | 250 | 19,5 | ≥38 | CN.. 1204.. |
| S25S TCLNL-12 | 25 | 23 | 250 | 19,5 | ≥38 | CN.. 1204.. |
| S32T TCLNR-12 | 32 | 30 | 300 | 24 | ≥40 |
CN.. 1204.. |
| S32T TCLNL-12 | 32 | 30 | 300 | 24 | ≥40 | CN.. 1204.. |
| S40U TCLNR-12 | 40 | 37 | 350 | 30 | ≥50 | CN.. 1204.. |
| S40U TCLNL-12 | 40 | 37 | 350 | 30 | ≥50 | CN.. 1204.. |
| S40U TCLNR-16 | 40 | 37 | 350 | 30 | ≥44 | CN.. 1606.. |
| S40U TCLNL-16 | 40 | 37 | 350 | 30 | ≥44 | CN.. 1606.. |
| S50V TCLNR-12 | 50 | 47 | 400 | 38 | ≥63 | CN.. 1204.. |
| S50V TCLNL-12 | 50 | 47 | 400 | 38 | ≥63 | CN.. 1204.. |
| Innendrehhalter | SDUCR/L |
| Einstellwinkel | 93° |
| Platte | DC.. |
| Hauptanwendung | Profildrehen |
| Klemmung | Schraubenklemmung |
| Kühlung | Ohne Kühlkanäle |
| VPE | 1 Stück |
| d | h | L | f | Dmin | |
| S10K SDUCR/L 07 | 10 | 9 | 125 | 08 | ≥13 |
| S12K SDUCR/L 07 | 12 | 11 | 125 | 10 | ≥16 |
| S16x10M SDUCR/L 07 | 16 | 15 | 150 | 8 | ≥13 |
| S16x12M SDUCR/L 07 | 16 | 15 | 150 | 10 | ≥16 |
| S16P SDUCR/L 07 | 16 | 15 | 170 | 13 | ≥21 |
| S20R SDUCR/L 07 | 20 | 18 | 200 | 15 | ≥25 |
| S16P SDUCR/L 11 | 16 | 15 | 170 | 13 | ≥21 |
| S20R SDUCR/L 11 | 20 | 18 | 200 | 15 | ≥25 |
| S25S SDUCR/L 11 | 25 | 23 | 250 | 19,5 | ≥32 |
| S32T SDUCR/L 11 | 32 | 30 | 300 | 24 | ≥40 |
| Außendrehhalter | SDJCR/L |
| Einstellwinkel | 93° |
| Platte | DC.. |
| Hauptanwendung | Profildrehen |
| Klemmung | Schraubenklemmung |
| VPE | 1 Stück |
| h=H | B | L | f | Wendeplatte | |
| SDJCR 1010 E07 | 10 | 10 | 70 | 12 | DCG./DCM. 07.. |
| SDJCR 1212 F07 | 12 | 12 | 80 | 15 | DCG./DCM. 07.. |
| SDJCR 1616 H07 | 16 | 16 | 100 | 20 | DCG./DCM. 07.. |
| SDJCR 1616 H11 | 16 | 16 | 100 | 20 | DCG./DCM. 11.. |
| SDJCL 1616 H11 | 16 | 16 | 100 | 20 | DCG./DCM. 11.. |
| SDJCR 2020 K11 | 20 | 20 | 125 | 25 | DCG./DCM. 11.. |
| SDJCL 2020 K11 | 20 | 20 | 125 | 25 | DCG./DCM. 11.. |
| SDJCR 2525 M11 | 25 | 25 | 150 | 30 | DCG./DCM. 11.. |
| SDJCL 2525 M11 | 25 | 25 | 150 | 30 | DCG./DCM. 11.. |
English
Deutsch
