Außendrehhalter - SVJCR/L... (93°)

39,00 €
zzgl. MwSt.
R/L
Maße
Menge

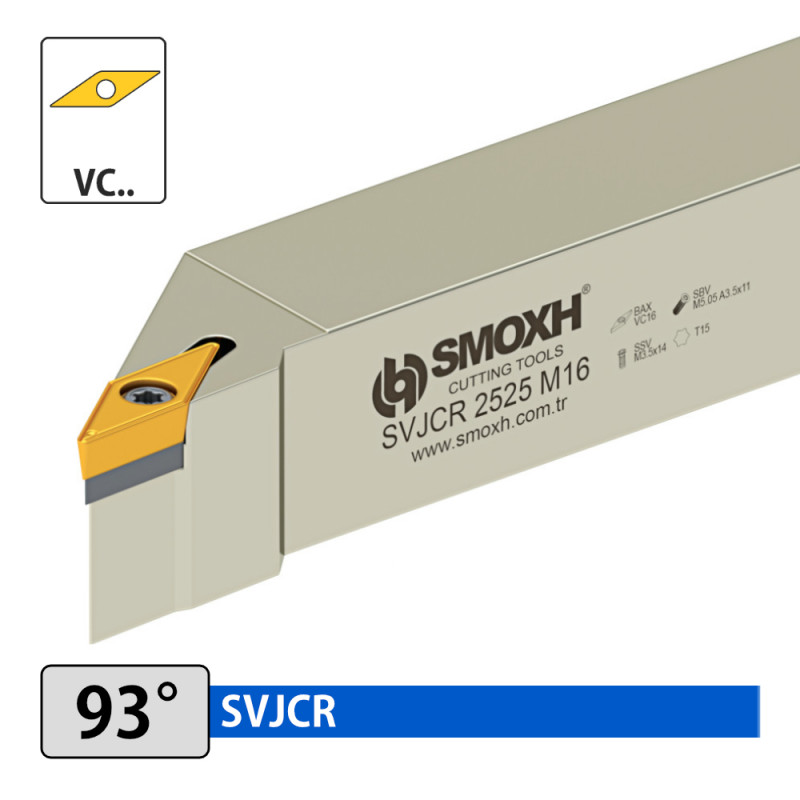

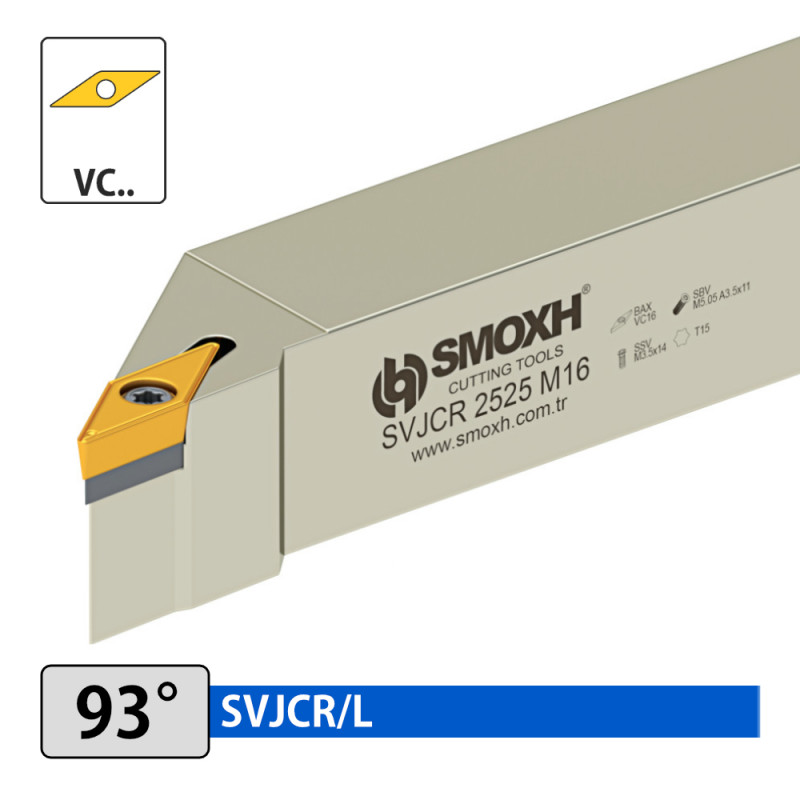

Außendrehhalter SVJCR/L
Einstellwinkel 93°
Platte VC..

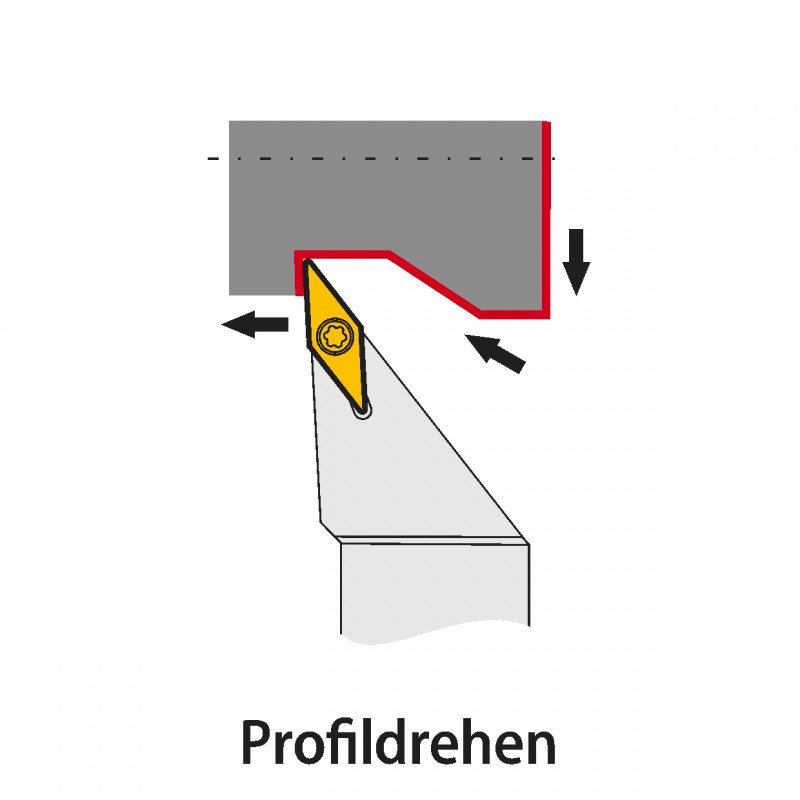

Hauptanwendung Profildrehen
Klemmung Schraubenklemmung
VPE 1 Stück

ENDUNG 11 = VCMT / VCGT 1103...

ENDUNG 16 = VCMT / VCGT 1604...

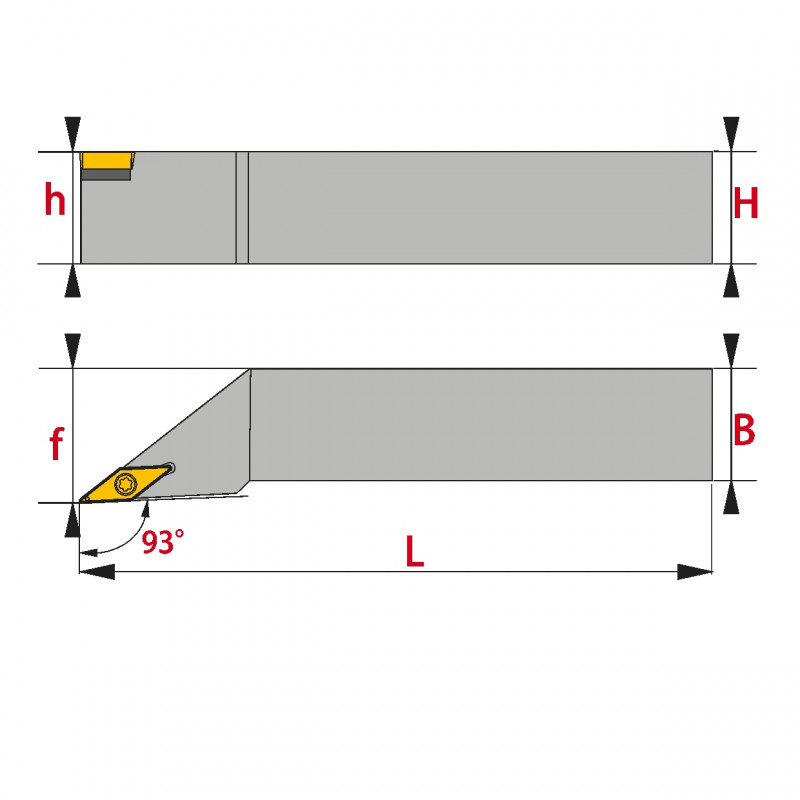

Art. Nr. h=H B L f Wendeplatte Schraube Unterlegplatte UP-Schraube
SVJCR 1616 H11 SM26971 16 16 100 20 VCG./VCM. 11.. SSV M2,5x6 - -
SVJCL 1616 H11 SM26995 16 16 100 20 VCG./VCM. 11.. SSV M2,5x6 - -
SVJCR 2020 K11 SM20962 20 20 125 25 VCG./VCM. 11.. SSV M2,5x6 - -
SVJCL 2020 K11 SM27008 20 20 125 25 VCG./VCM. 11.. SSV M2,5x6 - -
SVJCR 2020 K16 SM23611 20 20 125 25 VCG./VCM. 16.. SSV M3,5x14 BAX-VC16 SBV M5x0,5 A3,5x11
SVJCL 2020 K16 SM23635 20 20 125 25 VCG./VCM. 16.. SSV M3,5x14 BAX-VC16 SBV M5x0,5 A3,5x11
SVJCR 2525 M16 SM23604 25 25 150 30 VCG./VCM. 16.. SSV M3,5x14 BAX-VC16 SBV M5x0,5 A3,5x11
SVJCL 2525 M16 SM23628 25 25 150 30 VCG./VCM. 16.. SSV M3,5x14 BAX-VC16 SBV M5x0,5 A3,5x11
SMOXH
SM26971

Datenblatt

Art der Klemmung
Schraubenklemmung
Platten
VC..
