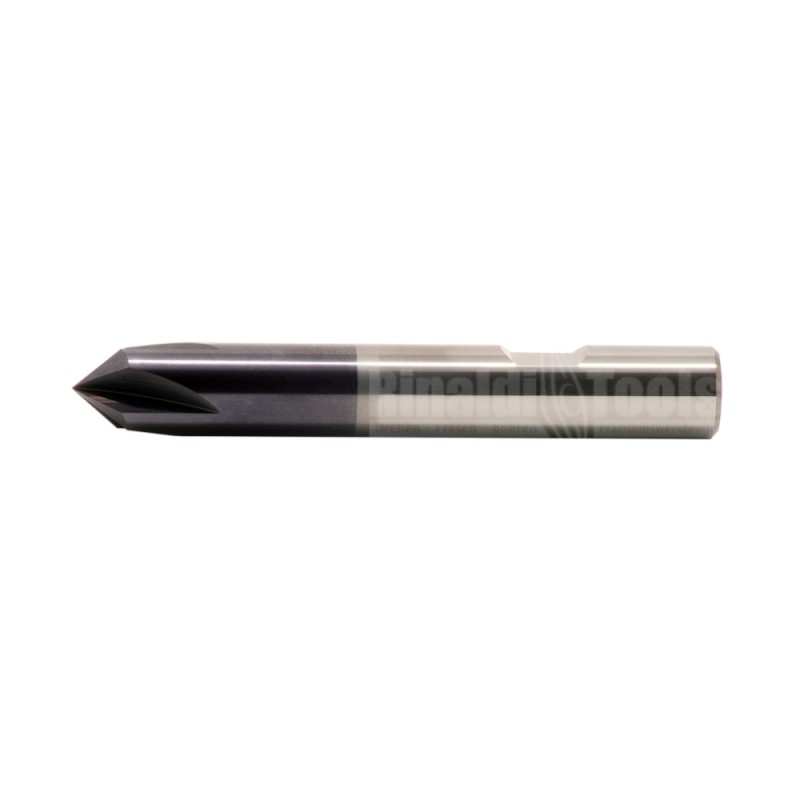

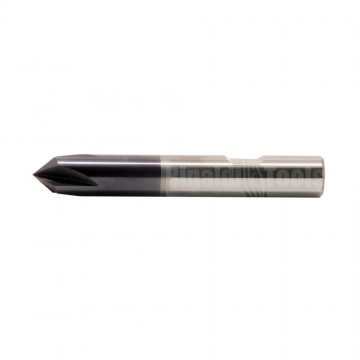

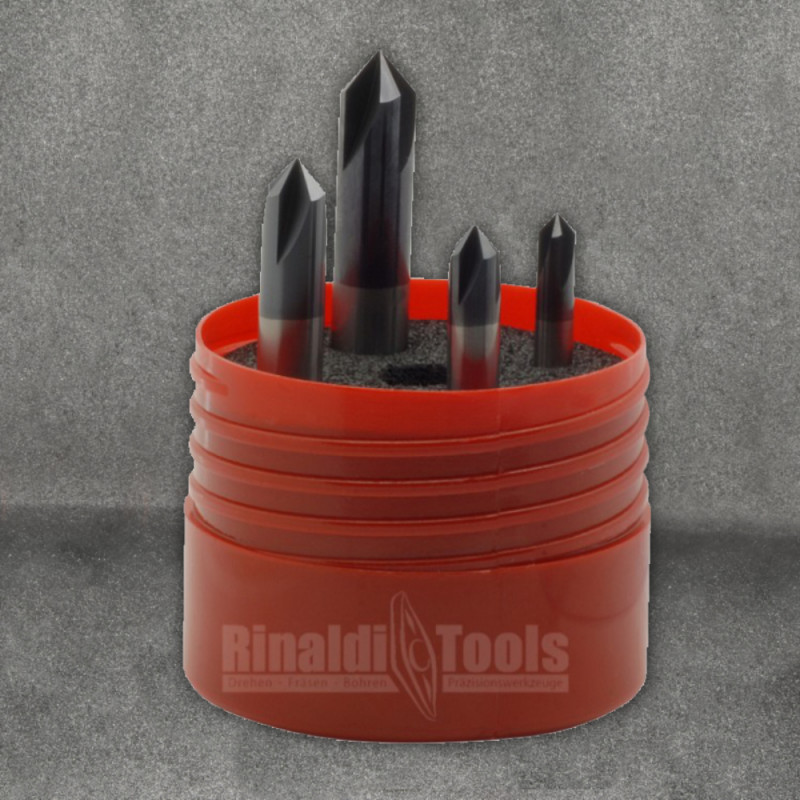

Art. Nr.: 400110
VPE = 1 St.

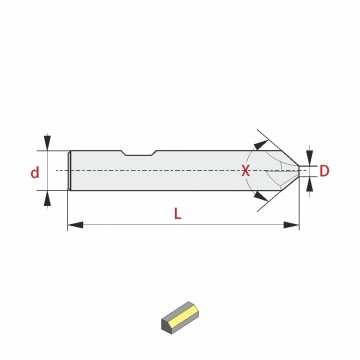

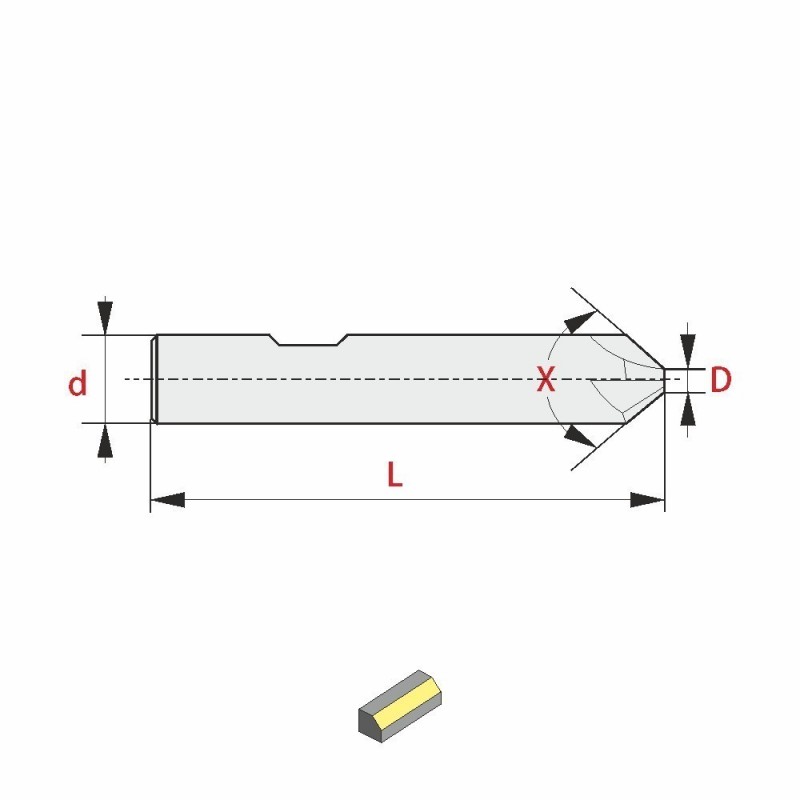

| d(h6) | L | D | Schaft | X | Z | |
| 6 | 6 | 55 | 0,2 | HB | 90 | 4 |
| 8 | 8 | 58 | 0,5 | HB | 90 | 4 |
| 10 | 10 | 65 | 0,5 | HB | 90 | 4 |
| 12 | 12 | 75 | 0,5 | HB | 90 | 4 |
Art. Nr.: 400110
VPE = 1 St.
| d(h6) | L | D | Schaft | X | Z | |
| 6 | 6 | 55 | 0,2 | HB | 90 | 4 |
| 8 | 8 | 58 | 0,5 | HB | 90 | 4 |
| 10 | 10 | 65 | 0,5 | HB | 90 | 4 |
| 12 | 12 | 75 | 0,5 | HB | 90 | 4 |
VPE = 1 St.
bestehend aus:
| d | h | L | f | Dmin | |
| 1x A10H SDUCR/L-07 mit IK | 12 | 11 | 100 | 10 | ≥13 |
| 1x A12H SDUCR/L-07 mit IK | 12 | 11 | 100 | 10 | ≥16 |
| 1x A16M SDUCR/L-07 mit IK | 16 | 15 | 150 | 13 | ≥21 |
VPE = 1 Stück
Passend für alle APKT 1003-ISO-Wendeschneidplatten.
Art. Nr. Ausführung Rechts: SM59856
Art. Nr. Ausführung Links: SM59863
bestehend aus:
| d | H | L | f | Dmin | |
| A10H SDUCR/L-07 mit IK | 10 | 09 | 100 | 08 | ≥13 |
| A12H SDUCR/L-07 mit IK | 12 | 11 | 100 | 10 | ≥16 |
| A16M SDUCR/L-11 mit IK | 16 | 15 | 150 | 13 | ≥21 |
VPE = 1 St.
VPE = 1 St.
bestehend aus:
| d | h | L | f | Dmin | |
| 1x S10K SDUCR/L-07 | 10 | 09 | 125 | 08 | ≥13 |
| 1x S12K SDUCR/L-07 | 12 | 11 | 125 | 10 | ≥16 |
| 1x S16P SDUCR/L-07 | 16 | 15 | 170 | 13 | ≥21 |
VPE = 1 St.
Messerkopf-Kombination zur Wahl:
| D | d | L | ap max | Z | |
| MK45 SNEG12 D050 A22 Z05-H + 10 Fräsplatten | 50 | 22 | 40 | 7 | 5 |
| MK45 SNEG12 D063 A22 Z06-H + 10 Fräsplatten | 63 | 22 | 40 | 7 | 6 |
| MK45 SNEG12 D080 A27 Z07-H + 10 Fräsplatten | 80 | 27 | 50 | 7 | 7 |
| MK45 SNEG12 D100 A32 Z09-H + 10 Fräsplatten | 100 | 32 | 50 | 7 | 9 |
| MK45 SNEG12 D125 B40 Z11 + 20 Fräsplatten | 125 | 40 | 63 | 7 | 11 |
Fräsplatte:
| L | I.C | S | d | r | Anwendungsbereich | |
| SNEG 1205-GM RT305 | 7,6 | 12 | 4,76 | 4,6 | 0,8 | Stahl/Edelstahl/ Sonderwerkstoffe |
RT305 = PVD-Sorte M20-M30 für Edelstahl mit modernster Beschichtung
VPE= 1 ST.
Art. Nr. Ausführung Rechts: SM59917
Art. Nr. Ausführung Links: SM59924
bestehend aus:
| d | H | L | f | Dmin | |
| A10H SDQCR/L-07 mit IK | 10 | 09 | 100 | 08 | ≥13 |
| A12H SDQCR/L-07 mit IK | 12 | 11 | 100 | 10 | ≥16 |
| A16M SDQCR/L-11 mit IK | 16 | 15 | 150 | 13 | ≥21 |
VPE = 1 St.
VPE = 1 St.
bestehend aus je 1x 6/8/10/12/16mm
| d(h6) | d1 | H | M | L | Z | |
| 6 | 6 | 5,7 | 13 | 21 | 57 | 4 |
| 8 | 8 | 7,7 | 19 | 27 | 63 | 4 |
| 10 | 10 | 9,5 | 22 | 32 | 72 | 4 |
| 12 | 12 | 11,5 | 26 | 38 | 83 | 4 |
| 16 | 16 | 15,5 | 32 | 44 | 92 | 4 |
Ungleich geteilte Spirale für die Schrupp- Schlichtbearbeitung und Halsfreischliff (M)
| Innendrehhalter-Set | E-SDUCR/L |
| Einstellwinkel | 93° |
| Platte | DC... |
| Hauptanwendung | Profildrehen |
| Klemmung | Schraubenklemmung |
| Kühlung | mit Kühlkanäle |
| VPE | 1 Stück |
Hartmetall-Bohrstange
Werkzeugträger aus Vollhartmetall erhöhen die Stabilität erheblich.
Die Hartmetallbohrstange erlaubt durch Reduzierung der Vibrationen eine Auskraglänge von bis zu 6xD.
Präzision und Oberflächenqualität werden ebenfalls verbessert.
Art. Nr. Ausführung Rechts: SM59870
Art. Nr. Ausführung Links: SM59887
bestehend aus:
| d | L | f | Dmin | |
| E10M SDUCR/L-07 mit IK | 10 | 150 | 08 | ≥13 |
| E12Q SDUCR/L-07 mit IK | 12 | 180 | 10 | ≥16 |
| E16R SDUCR/L-11 mit IK | 16 | 200 | 13 | ≥21 |
VPE = 1 St.
| Set bestehend aus: | |
| Set 4 mm R | 1x SL1604, 1X E04G-SCLCR-03 und 5x CCGT 030102L RT200 |
| Set 4 mm L | 1x SL1604, 1X E04G-SCLCL-03 und 5x CCGT 030102R RT200 |
| Set 5 mm R | 1x SL1605, 1X E05H-SCLCR-03 und 5x CCGT 030102L RT200 |
| Set 5 mm L | 1x SL1605, 1X E05H-SCLCL-03 und 5x CCGT 030102R RT200 |
| Set 6 mm R | 1x SL1606, 1X E06J-SCLCR-03 und 5x CCGT 030102L RT200 |
| Set 6 mm L | 1x SL1606, 1X E06J-SCLCL-03 und 5x CCGT 030102R RT200 |
Art. Nr. Ausführung Rechts: SM59894
Art. Nr. Ausführung Links: SM59900
bestehend aus:
| d | H | L | f | Dmin | |
| S10K SDUCR/L 07 | 10 | 9 | 125 | 08 | ≥13 |
| S12K SDUCR/L 07 | 12 | 11 | 125 | 10 | ≥16 |
| S16P SDUCR/L 11 | 16 | 15 | 170 | 13 | ≥21 |
VPE = 1 St.
| Innendrehhalter-Set | E-SCLCR/L |
| Einstellwinkel | 95° |
| Platte | CC... |
| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Schraubenklemmung |
| Kühlung | mit Kühlkanäle |
| VPE | 1 Stück |
Hartmetall-Bohrstange
Werkzeugträger aus Vollhartmetall erhöhen die Stabilität erheblich.
Die Hartmetallbohrstange erlaubt durch Reduzierung der Vibrationen eine Auskraglänge von bis zu 6xD.
Präzision und Oberflächenqualität werden ebenfalls verbessert.
Art. Nr. Ausführung Rechts: SM60197
Art. Nr. Ausführung Links: SM60203
bestehend aus:
| d | L | f | Dmin | |
| E08K SCLCR/L-06 mit IK | 8 | 125 | 06 | ≥11 |
| E10M SCLCR/L-06 mit IK | 10 | 150 | 08 | ≥13 |
| E12Q SCLCR/L-06 mit IK | 12 | 180 | 10 | ≥16 |
| E16R SCLCR/L-09 mit IK | 16 | 200 | 13 | ≥21 |
VPE = 1 St.
Bestehend aus:
| d(h6) | L | D | Schaft | X | Z | |
| 6 | 6 | 55 | 0,2 | HB | 120 | 4 |
| 8 | 8 | 58 | 0,5 | HB | 120 | 4 |
| 10 | 10 | 65 | 0,5 | HB | 120 | 4 |
| 12 | 12 | 75 | 0,5 | HB | 120 | 4 |
