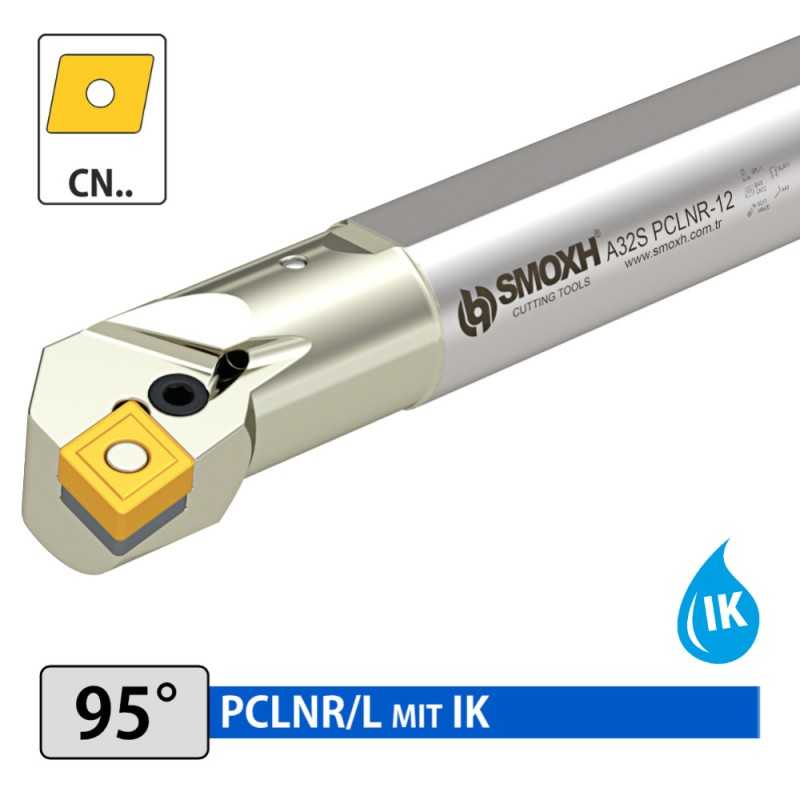

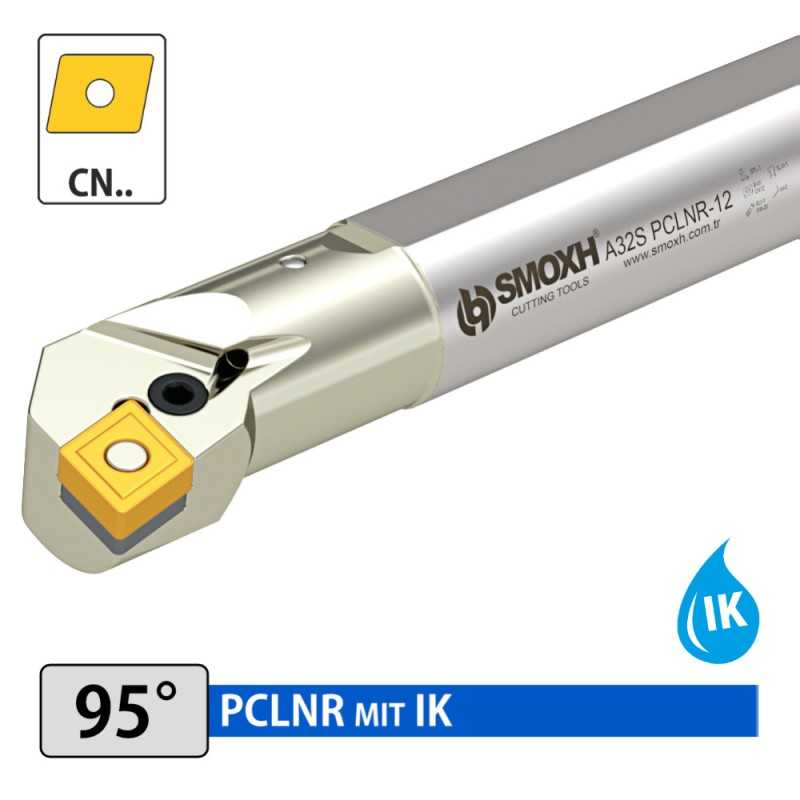

Innendrehhalter - PCLNR/L (95°) mit IK
66,00 €
zzgl. MwSt.
| Innendrehhalter | PCLNR/L |
| Einstellwinkel | 95° |
| Platte | CN.. |

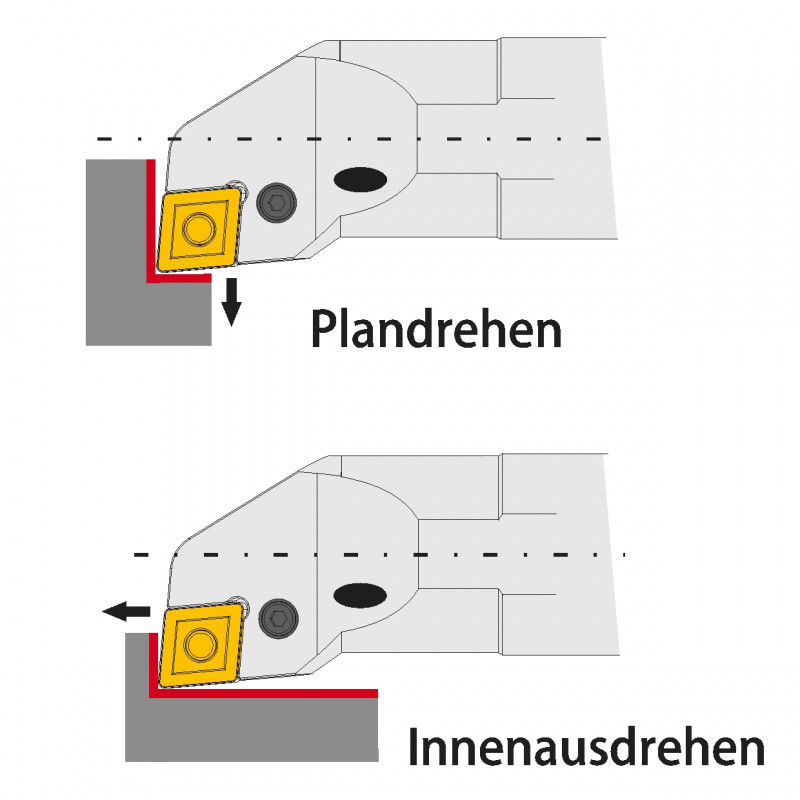

| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Kniehebel-Klemmung |
| Kühlung | Mit Kühlkanäle |
| VPE | 1 Stück |

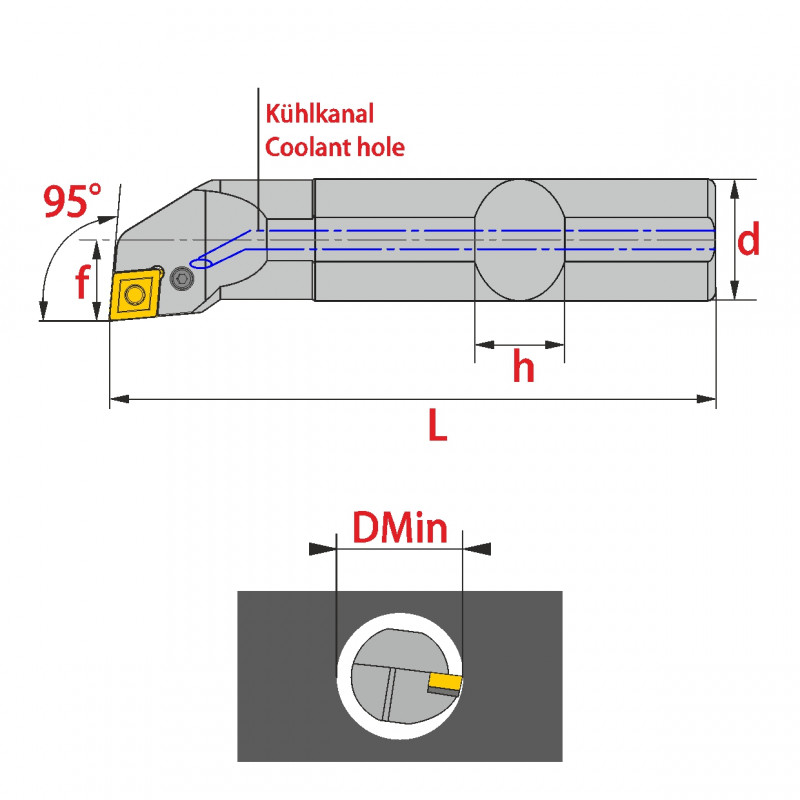

| Art. Nr. | d | h | L | f | Dmin | Wendeplatte | Unterlegplatte | UP-Rohrstift | Kniehebel | KH-Schraube | |
| A25R PCLNR 12 mit IK | SM40403 | 25 | 23 | 200 | 17 | ≥32 | CNM. 1204.. | BAX -CN12 | SLAY1 | SPL1 | SLV1 M8x20 |
| A25R PCLNL 12 mit IK | SM40410 | 25 | 23 | 200 | 17 | ≥32 | CNM. 1204.. | BAX -CN12 | SLAY1 | SPL1 | SLV1 M8x20 |
| A32S PCLNR 12 mit IK | SM40304 | 32 | 30 | 250 | 22 | ≥40 | CNM. 1204.. | BAX -CN12 | SLAY1 | SPL1 | SLV1 M8x20 |
| A32S PCLNL 12 mit IK | SM40311 | 32 | 30 | 250 | 22 | ≥40 | CNM. 1204.. | BAX -CN12 | SLAY1 | SPL1 | SLV1 M8x20 |
SM40403
Datenblatt
- Art der Klemmung
- Kniehebel-Klemmung
- Innenkühlung
- Mit Kühlkanäle
- Platten
- CN..
| Innendrehhalter | PCLNR/L |
| Einstellwinkel | 95° |
| Platte | CN.. |
| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Kniehebel-Klemmung |
| Kühlung | Mit Kühlkanäle |
| VPE | 1 Stück |

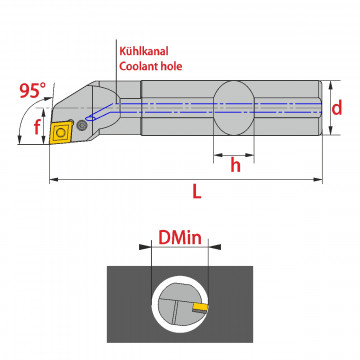

| d | h | L | f | Dmin | Wendeplatte | |
| A25R PCLNR/L-12 mit IK |
25 | 23 | 200 | 17 | ≥32 | CN.. 1204.. |
| A32S PCLNR/L-12 mit IK |
32 | 30 | 250 | 22 | ≥40 | CN.. 1204.. |
