| Plattenform | LNMX |
| Bearbeitung | Hochvorschub |
| Anwendung | Stahl und Edelstahl |
| Beschichtung | RT300: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl |
| VPE | 10 Stück |
• Ab Ø16 mm durch kompaktes WSP-Design
• Weichschneidende Geometrie für geringe Schnittkräfte.
• Erhöhtes Zeitspanungsvolumen - auch bei leistungsschwachen Maschinen

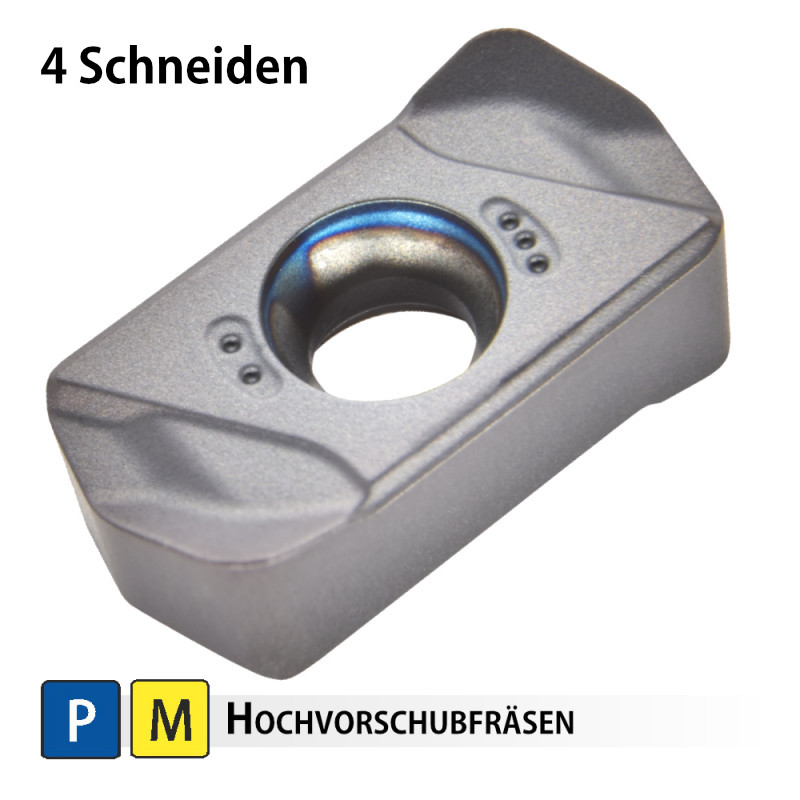

• Doppelseitige Wendeschneidplatte mit 4 Schneiden
für hohe Wirtschaftlichkeit

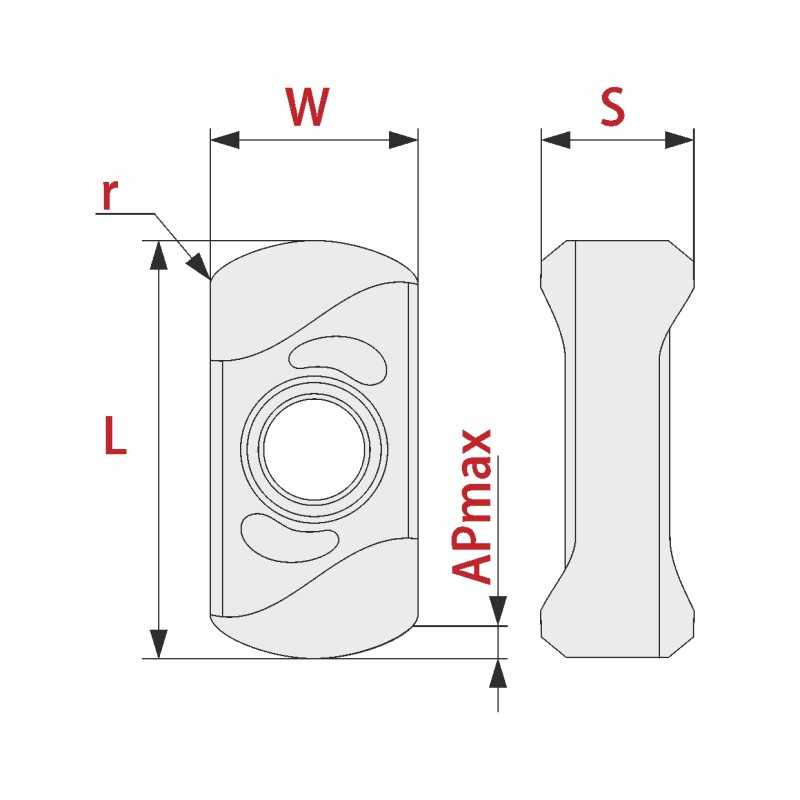

| L | apmax | W | S | r | Anwendungsbereich | Schnittdaten | |
| LNMX 0303-MU RT300 | 11,86 | 1,00 | 6 | 4,29 | 1,20 | Stahl & Edelstahl | Vc= 80-200m/min fz=0,3-1,1 mm |
| Plattenform | LNMX |
| Bearbeitung | Hochvorschub |
| Anwendung | Stahl und Edelstahl |
| Beschichtung | RT300: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl |
| VPE | 10 Stück |

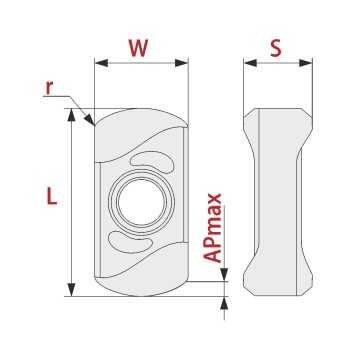

| L | apmax | W | S | r | |
| LNMX 0303-MU RT300 | 11,86 | 1,00 | 6 | 4,29 | 1,20 |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0303 |
| VPE | 1 Stück |
| D | d | L | a | Z | Wendeplatte | |
| HTK LN03 D40 A16 Z05-H | 40 | 16 | 40 | 1 | 5 | LNMX 0303 |
| HTK LN03 D50 A22 Z07-H | 50 | 22 | 40 | 1 | 7 | LNMX 0303 |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0303 |
| VPE | 1 Stück |
| D | d | L | l | Z | |
| HST LN03 D16 W16 L150 Z02-H | 16 | 16 | 150 | 40 | 2 |
| HST LN03 D20 W20 L150 Z03-H | 20 | 20 | 150 | 40 | 3 |
| HST LN03 D25 W25 L150 Z04-H | 25 | 25 | 150 | 40 | 4 |
| HST LN03 D32 W32 L150 Z05-H | 32 | 32 | 150 | 40 | 5 |
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0303 |
| VPE | 1 Stück |
| D | Z | d1 | d2 | L | l | M | ap max | |
| MHT LN03 D16 M08 L25 Z02-H | 16 | 2 | 15 | 8,5 | 25 | 17 | 8 | 1 |
| MHT LN03 D20 M10 L30 Z03-H | 20 | 3 | 18 | 10,5 | 30 | 19 | 10 | 1 |
| MHT LN03 D25 M12 L35 Z04-H | 25 | 4 | 21 | 12,5 | 35 | 23 | 12 | 1 |
| MHT LN03 D32 M16 L43 Z05-H | 32 | 5 | 29 | 17 | 43 | 23 | 16 | 1 |
| MHT LN03 D35 M16 L43 Z05-H | 35 | 5 | 29 | 17 | 43 | 23 | 16 | 1 |
| MHT LN03 D42 M16 L43 Z06-H | 42 | 6 | 29 | 17 | 43 | 23 | 16 | 1 |
| Stechplatte | RT22R/L RT305 |
| Werkstoffe | Stahl und Edelstahl |
| Stechsystem | RT-System |
| Sorte | RT305: PVD-Sorte M20-M30 für Edelstahl mit modernster Beschichtung |
| VPE | 5 Stück |
| W±0,025 | r | La max | øI.C | S | |
| RT22R100R RT305 | 1 | 0,5 | 2 | 12,7 | 4,76 |
| RT22L100R RT305 | 1 | 0,5 | 2 | 12,7 | 4,76 |
| RT22R150R RT305 | 1,5 | 0,75 | 3,5 | 12,7 | 4,76 |
| RT22L150R RT305 | 1,5 | 0,75 | 3,5 | 12,7 | 4,76 |
| RT22R170R RT305 | 1,7 | 0,85 | 3,5 | 12,7 | 4,76 |
| RT22R200R RT305 | 2 | 1 | 3,5 | 12,7 | 4,76 |
| RT22L200R RT305 | 2 | 1 | 3,5 | 12,7 | 4,76 |
| RT22R250R RT305 | 2,5 | 1,25 | 4 | 12,7 | 4,76 |
| RT22L250R RT305 | 2,5 | 1,25 | 4 | 12,7 | 4,76 |
| RT22R300R RT305 | 3 | 1,5 | 4 | 12,7 | 4,76 |
| RT22L300R RT305 | 3 | 1,5 | 4 | 12,7 | 4,76 |
| RT22R320R RT305 | 3,2 | 1,6 | 4 | 12,7 | 4,76 |
| RT22R400R RT305 | 4 | 2 | 5 | 12,7 | 4,76 |
| RT22L400R RT305 | 4 | 2 | 5 | 12,7 | 4,76 |
| Plattenform | LNMX |
| Bearbeitung | Hochvorschub |
| Anwendung | Stahl und Edelstahl |
| Sorte | RT330: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl |
| Schneiden | 4 |
| VPE | 10 Stück |
| L | APmax | W | S | r | |
| LNMX 0904-MU RT330 | 11,94 | 1,50 | 9,2 | 4,79 | 1,20 |
| Stechplatte | RT16R/L RT305 |
| Werkstoffe | Stahl und Edelstahl |
| Stechsystem | RT-System |
| Beschichtung | RT305: PVD-Sorte M20-M30 für Edelstahl mit modernster Beschichtung |
| VPE | 5 Stück |
| W±0,025 | r | La max | øI.C | S | |
| RT16R100R RT305 | 0,75 | 0,5 | 2 | 9,525 | 3,18 |
| RT16R120R RT305 | 0,75 | 0,6 | 2 | 9,525 | 3,18 |
| RT16R150R RT305 | 0,95 | 0,75 | 2 | 9,525 | 3,18 |
| RT16R200R RT305 | 0,95 | 1 | 2 | 9,525 | 3,18 |
| RT16L200R RT305 | 1,0 | 1 | 2 | 9,525 | 3,18 |
| RT16R250R RT305 | 1,0 | 1,25 | 2 | 9,525 | 3,18 |
| RT16L280R RT305 | 1,1 | 1,4 | 2 | 9,525 | 3,18 |
| RT16R300R RT305 | 1,1 | 1,5 | 2 | 9,525 | 3,18 |
| RT16L300R RT305 | 1,2 | 1,5 | 2 | 9,525 | 3,18 |
| Plattenform | APKT |
| Sorten | RT400+ = CVD-Beschichtetes P30-P40 Hartmetall für die Fräsbearbeitung in Stahl |
| RT330 = PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl | |
| RT100 = Unbeschichtetes K10-K15 Hartmetall für ALU und Kunststoffe | |
| VPE | 10 Stück |
| L | d | s | d1 | r | |
| APKT 1604PDSR-30 RT400+ | 16,50 | 9,54 | 4,76 | 4,4 | 0,8 |
| APKT 1604PDSR-30 RT330 | 16,50 | 9,54 | 4,76 | 4,4 | 0,8 |
| APKT 1604PDTR RT300 | 16,50 | 9,54 | 4,76 | 4,4 | 0,95 |
| APKT 160424PDTR RT300 | 16,50 | 9,54 | 4,76 | 4,4 | 2,4 |
| APKT 1604-ALZ RT100 | 16,50 | 9,54 | 4,76 | 4,4 | 0,4 |
| APKT 160408-AL RT100 | 16,50 | 9,54 | 4,76 | 4,4 | 0,8 |
VPE = 10 St.
Anwendungsbereich: Stahl / Werkzeugstahl
RT300 = PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl
| I.C | S | d | |
| RDKW 0702MO RT300 | 7 | 2,38 | 2,7 |
| RDKW 1003MO RT300 | 10 | 3,18 | 3,9 |
| RDKW 12T3MO RT300 | 12 | 3,97 | 3,9 |
| RDKW 1604MO RT300 | 16 | 4,76 | 5,2 |
| Plattenform | LNKT |
| Anwendung | Guss |
| Sorte | RT150K: CVD-Beschichtetes K10-K20 Hartmetall für die Gussbearbeitung |
| VPE | 10 Stück |
| L | S | W | r | |
| LNKT 080408-GM RT150K | 8,75 | 4,45 | 8,75 | 0,8 |
| LNKT 120608-GM RT150K | 12,7 | 6,75 | 12,7 | 0,8 |
| LNKT 160708-GM RT150K | 16,05 | 7,35 | 16,05 | 0,8 |
VPE = 10 St.
Anwendungsbereich: Für harte Werkstoffe
RT105 = PVD-TiALN Beschichtetes M10-M20 Hartmetall für ALU / Edelstahl
| I.C | S | d | |
| RDKW 0702MO RT105 HART | 7 | 2,38 | 2,7 |
| RDKW 1003MO RT105 HART | 10 | 3,18 | 3,9 |
| RDKW 12T3MO RT105 HART | 12 | 3,97 | 3,9 |
| RDKW 1604MO RT105 HART | 16 | 4,76 | 5,2 |
| Plattenform | APKT |
| Anwendung | Stahl und Edelstahl |
| Sorte | RT300: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl |
| VPE | 10 Stück |
| L | d | s | d1 | r | |
| APKT 1003PDTR RT300 | 10,39 | 6,65 | 3,53 | 2,8 | 0,5 |
| Stechplatte | RT16R/L RT305 |
| Werkstoffe | Stahl und Edelstahl |
| Stechsystem | RT-System |
| Beschichtung | RT305: PVD-Sorte M20-M30 für Edelstahl mit modernster Beschichtung |
| VPE | 5 Stück |
| W±0,025 | r | La max | øI.C | S | |
| 075-R01 | 0,75 | 0,1 | 2 | 9,525 | 3,18 |
| 095-R01 | 0,95 | 0,1 | 2 | 9,525 | 3,18 |
| 100-R005 | 1,0 | 0,1 | 2 | 9,525 | 3,18 |
| 110-R01 | 1,1 | 0,1 | 2 | 9,525 | 3,18 |
| 120-R01 | 1,2 | 0,1 | 2 | 9,525 | 3,18 |
| 125-R02 | 1,25 | 0,2 | 2 | 9,525 | 3,18 |
| 130-R02 | 1,3 | 0,2 | 2 | 9,525 | 3,18 |
| 150-R02 | 1,5 | 0,2 | 2 | 9,525 | 3,18 |
| 160-R02 | 1,6 | 0,2 | 2 | 9,525 | 3,18 |
| 165-R02 | 1,65 | 0,2 | 2 | 9,525 | 3,18 |
| 185-R02 | 1,85 | 0,2 | 2,5 | 9,525 | 3,18 |
| 200-R02 | 2,0 | 0,2 | 2,5 | 9,525 | 3,18 |
| 220-R02 | 2,2 | 0,2 | 2,5 | 9,525 | 3,18 |
| 250-R02 | 2,5 | 0,2 | 2,5 | 9,525 | 3,18 |
| 300-R02 | 3,0 | 0,2 | 3 | 9,525 | 3,18 |
| Plattenform | APKT |
| Anwendung | Stahl und Edelstahl |
| Sorte | RT250X = PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl |
| VPE | 10 Stück |
Eckfräsen und Hochvorschubgeometrie in einem Werkzeug-System
Breites Anwendungsspektrum im P, M und K-Anwendungsbereich
| L | d | s | r | Anwendungsbereich | |
| APKT 11T3-HV RT250X | 12,24 | 2,8 | 3,6 | 0,4 | Stahl & Edelstahl |
VPE = 10 St.
Anwendungsbereich: Stahl, Werkzeugstahl und Edelstahl
RT250X = PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl
| L | S | W | r | |
| LNKT 080408-GM RT250X | 8,75 | 4,45 | 8,75 | 0,8 |
| LNKT 120608-GM RT250X | 12,7 | 6,75 | 12,7 | 0,8 |
| LNKT 160708-GM RT250X | 16,05 | 7,35 | 16,05 | 0,8 |
VPE = 10 St.
RT253 = CVD-Beschichtetes M20-M35 Hartmetall für das Schruppen in Edelstahl
RT250X = PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl
| L | I.C | S | d | r | α | Anwendungsbereich | |
| SDMT 09T312–NM RT253 | 9,525 | 9,525 | 3,97 | 4 | 1,2 | 15 | Stahl & Edelstahl |
| SDMT 120412–NM RT250X | 12,7 | 12,7 | 4,76 | 4,4 | 1,2 | 15 | Stahl & Edelstahl |
RT300 = PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl
| L | I.C | S | d | r | α | Anwendungsbereich | |
| SDMT 09T312–PM RT300 | 9,525 | 9,525 | 3,97 | 4 | 1,2 | 15 | Stahl & Edelstahl |
| SDMT 120412–PM RT300 | 12,7 | 12,7 | 4,76 | 4,4 | 1,2 | 15 | Stahl & Edelstahl |
VPE = 10 st.
RT305H = High-Performance PVD Beschichtung für die effiziente Bearbeitung von Edelstählen und Sonderwerkstoffen.
RT250X = PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl
RT150K = CVD-Beschichtetes K10-K20 Hartmetall für die Gussbearbeitung
RT100 = Unbeschichtetes K10-K15 Hartmetall für ALU und Kunststoffe
Kompatibel zu WALTER ODHT 0605... System
| L | I.C. | S | d | Anwendungsbereich | |
| ODHT 060508-M RT305H | 6,50 | 15,875 | 5,56 | 5,4 | Edelstahl & Sonderwerkstoffen |
| ODHT 060508-M RT250X | 6,50 | 15,875 | 5,56 | 5,4 | Stahl & Edelstahl |
| ODHT 060508-M RT150K | 6,50 | 15,875 | 5,56 | 5,4 | Guss |
| ODHT 060508-ALZ RT100 | 6,50 | 15,875 | 5,56 | 5,4 | ALU / Kunststoffe / NE-Metalle |
| Plattenform | RDKW |
| Anwendung | Stahl und Werkzeugstahl |
| Sorte | RT300: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl |
| VPE | 10 Stück |
| I.C | S | d | |
| RDKW 0803MO RT300 | 8 | 3,18 | 3,4 |
| RDKW 10T3MO RT300 | 10 | 3,97 | 4,4 |
| RDKW 1204MO RT300 | 12 | 4,76 | 3,9 |
| Plattenform | APKT |
| Anwendung |
RT250X: Stahl und Edelstahl RT250K: Guss |
| Sorten |
RT250X = PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl RT250K = CVD-Beschichtetes K25 Hartmetall für die Gussbearbeitung |
| VPE | 10 Stück |
| L | d | s | d1 | r | |
| APKT 070204-PF RT250X | 7,28 | 4,34 | 2,38 | 2 | 0,4 |
| APKT 070204-PF RT250K | 7,28 | 4,34 | 2,38 | 2 | 0,4 |
VPE = 10 St.
RT100 = Unbeschichtetes K10-K15 Hartmetall für ALU und Kunststoffe
RT250X = PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl
RT300 = PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl
RTC-Cermet = Unbeschichtete Cermet Sorte für die Feinstbearbeitung in Stahl und Edelstahl
RT300P = CVD-Beschichtetes P25-P35-TIN Hartmetall für das Schruppen in Stahl und im unterbrochenen Schnitt
RT400P = PVD-Beschichtete P40-Hartmetallsorte für die grobe Stahlbearbeitung
RT350M = CVD-Beschichtetes M20-M35 Hartmetall für die Fräsbearbeitung in Edelstahl
RT150K = CVD-Beschichtetes K10-K20 Hartmetall für die Gussbearbeitung
| L | I.C | S | d | Anwendungsbereich | |
| SEET 12T3-DM RT250X | 13,4 | 13,4 | 3,97 | 4,1 | STAHL & EDELSTAHL |
| SEET 12T3-PM RT300 | 13,4 | 13,4 | 3,97 | 4,1 | STAHL & EDELSTAHL |
| SEET 12T3-DF RTC-Cermet | 13,4 | 13,4 | 3,97 | 4,1 | STAHL & EDELSTAHL |
| SEET 12T3-DM RT300P | 13,4 | 13,4 | 3,97 | 4,1 | P30 STAHL |
| SEET 12T3-DM RT400P | 13,4 | 13,4 | 3,97 | 4,1 | P40 STAHL |
| SEET 12T3-EM RT350M | 13,4 | 13,4 | 3,97 | 4,1 | EDELSTAHL |
| SEET 12T3-ALZ RT100 | 13,4 | 13,4 | 3,97 | 4,1 | ALU / KUNSTSTOFFE / NE-METALLE |
| SEET 12T3-DM RT150K | 13,4 | 13,4 | 3,97 | 4,1 | GUSS |
