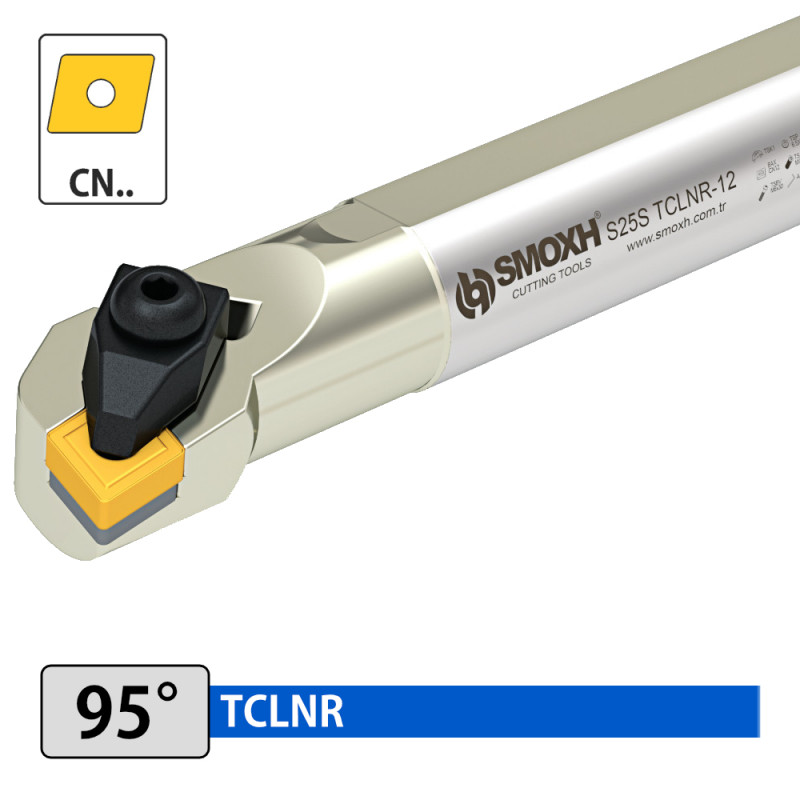

Innendrehhalter - TCLNR/L (95°) mit Pratzenklemmung
52,00 €
zzgl. MwSt.
| Innendrehhalter | TCLNR/L |
| Einstellwinkel | 95° |
| Platte | CN.. |

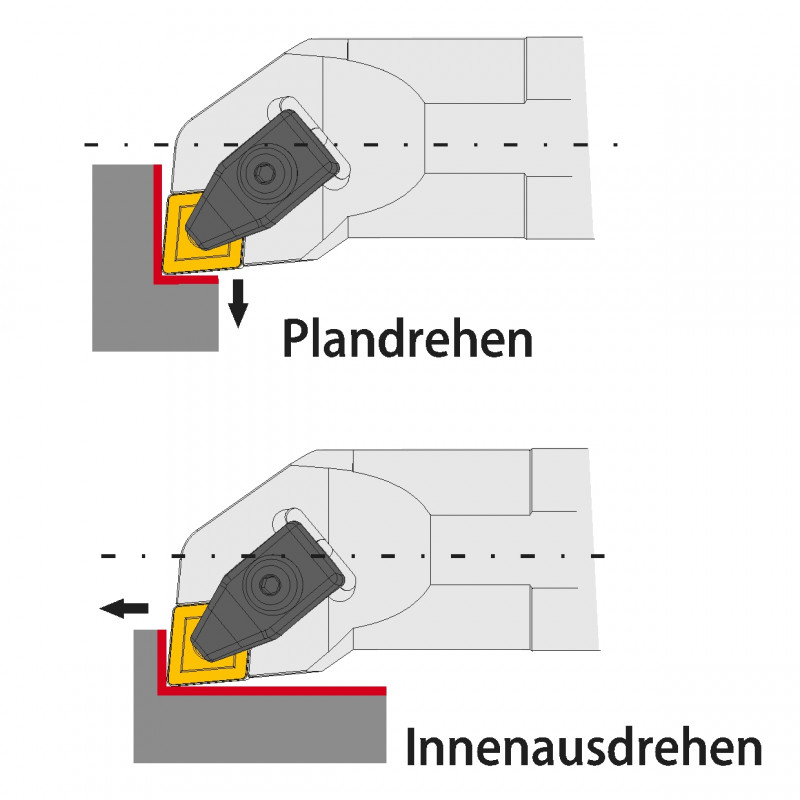

| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Pratzenklemmung |
| Kühlung | Ohne Kühlkanäle |
| VPE | 1 Stück |
Besonders für die Schruppbearbeitung geeignet durch stabile Pratzenklemmung.

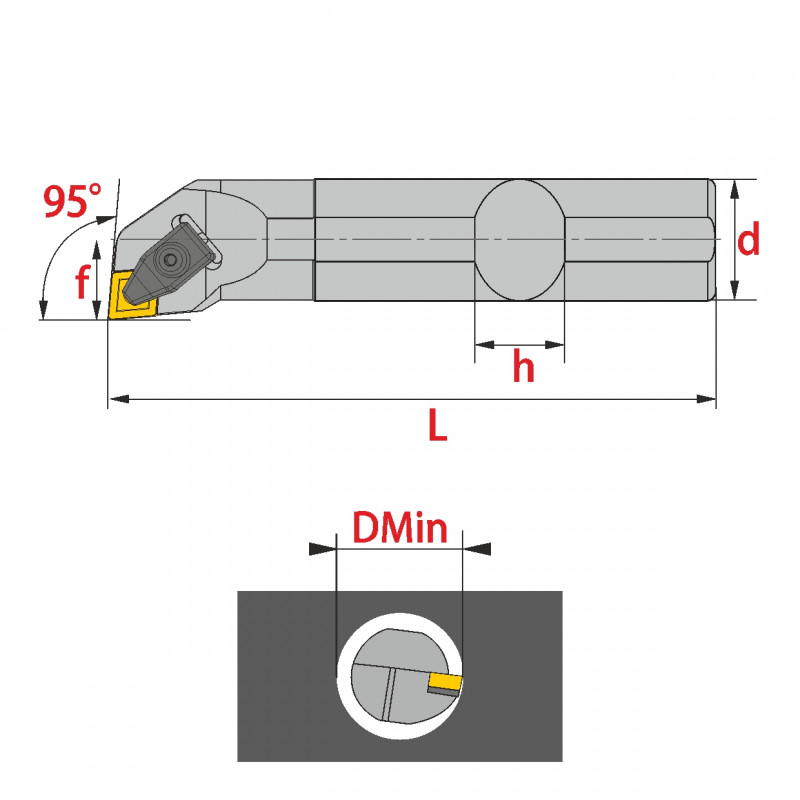

| Art. Nr. | d | h | L | f | Dmin | Wendeplatte | Unterlegplatte | UP-Schraube | Pratze | Pratzenschraube | Federscheibe | |
| S20R TCLNR-12 | SM38721 | 20 | 18 | 170 | 15 | ≥26 | CNM. 1204.. | - | - | TSK 6 | TSBV M5x18 | - |
| S20R TCLNL-12 | SM38714 | 20 | 18 | 170 | 15 | ≥26 | CNM. 1204.. | - | - | TSK 6 | TSBV M5x18 | - |
| S25S TCLNR-12 | SM04764 | 25 | 23 | 250 | 19,5 | ≥38 | CNM. 1204.. | BAX-CN12 | TASV M4x10 | TSK1 | TSBV M6x30 | TSP M6,5x12 |
| S25S TCLNL-12 | SM04740 | 25 | 23 | 250 | 19,5 | ≥38 | CNM. 1204.. | BAX-CN12 | TASV M4x10 | TSK1 | TSBV M6x30 | TSP M6,5x12 |
| S32T TCLNR-12 | SM04832 | 32 | 30 | 300 | 24 | ≥40 |
CNM. 1204.. | BAX-CN12 | TASV M4x10 | TSK1 | TSBV M6x30 | TSP M6,5x12 |
| S32T TCLNL-12 | SM04757 | 32 | 30 | 300 | 24 | ≥40 | CNM. 1204.. | BAX-CN12 | TASV M4x10 | TSK1 | TSBV M6x30 | TSP M6,5x12 |
| S40U TCLNR-12 | SM04788 | 40 | 37 | 350 | 30 | ≥50 | CNM. 1204.. | BAX-CN12 | TASV M4x10 | TSK1 | TSBV M6x30 | TSP M6,5x12 |
| S40U TCLNL-12 | SM04795 | 40 | 37 | 350 | 30 | ≥50 | CNM. 1204.. | BAX-CN12 | TASV M4x10 | TSK1 | TSBV M6x30 | TSP M6,5x12 |
| S40U TCLNR-16 | SM04849 | 40 | 37 | 350 | 30 | ≥44 | CNM. 1606.. | BAX-CN16 |
TASV M4x10 |
TSK1 | TSBV M6x30 | TSP M6,5x12 |
| S40U TCLNL-16 | SM04863 | 40 | 37 | 350 | 30 | ≥44 | CNM. 1606.. | BAX-CN16 | TASV M4x10 |
TSK1 | TSBV M6x30 | TSP M6,5x12 |
| S50V TCLNR-12 | SM04771 | 50 | 47 | 400 | 38 | ≥63 | CNM. 1204.. | BAX-CN12 | TASV M4x10 | TSK1 | TSBV M6x30 | TSP M6,5x12 |
| S50V TCLNL-12 | SM04801 | 50 | 47 | 400 | 38 | ≥63 | CNM. 1204.. | BAX-CN12 | TASV M4x10 | TSK1 | TSBV M6x30 | TSP M6,5x12 |
VPE = 1 St.
| Innendrehhalter | TCLNR/L |
| Einstellwinkel | 95° |
| Platte | CN.. |

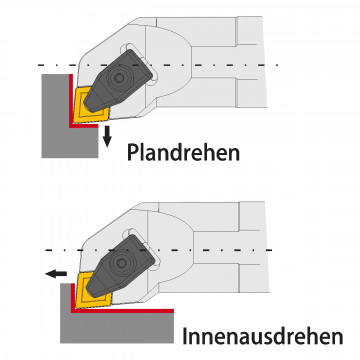

| Hauptanwendung | Innenausdrehen, Plandrehen |
| Klemmung | Pratzenklemmung |
| Kühlung | Ohne Kühlkanäle |
| VPE | 1 Stück |
Besonders für die Schruppbearbeitung geeignet durch stabile Pratzenklemmung.
| d | h | L | f | Dmin | Wendeplatte | |
| S20R TCLNR-12 | 20 | 18 | 170 | 15 | ≥26 | CN.. 1204.. |
| S20R TCLNL-12 | 20 | 18 | 170 | 15 | ≥26 | CN.. 1204.. |
| S25S TCLNR-12 | 25 | 23 | 250 | 19,5 | ≥38 | CN.. 1204.. |
| S25S TCLNL-12 | 25 | 23 | 250 | 19,5 | ≥38 | CN.. 1204.. |
| S32T TCLNR-12 | 32 | 30 | 300 | 24 | ≥40 |
CN.. 1204.. |
| S32T TCLNL-12 | 32 | 30 | 300 | 24 | ≥40 | CN.. 1204.. |
| S40U TCLNR-12 | 40 | 37 | 350 | 30 | ≥50 | CN.. 1204.. |
| S40U TCLNL-12 | 40 | 37 | 350 | 30 | ≥50 | CN.. 1204.. |
| S40U TCLNR-16 | 40 | 37 | 350 | 30 | ≥44 | CN.. 1606.. |
| S40U TCLNL-16 | 40 | 37 | 350 | 30 | ≥44 | CN.. 1606.. |
| S50V TCLNR-12 | 50 | 47 | 400 | 38 | ≥63 | CN.. 1204.. |
| S50V TCLNL-12 | 50 | 47 | 400 | 38 | ≥63 | CN.. 1204.. |
